| Nazwa marki: | TSTY |
| Numer modelu: | S11 |
| Cena £: | $950.00 - $999.00/units |
| Packaging Details: | Opakowanie drewniane. |

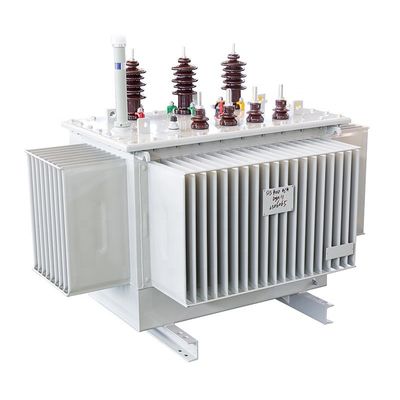

11kv 440v 5000kva Elektryczny transformator napełniony olejem Trzyfazowy transformator napędzany olejem
* Ten model jest produkowany zgodnie z chińskimi krajowymi normami GB i międzynarodowymi normami IEC.
* Używa oleju jako głównego środka izolacyjnego transformatora i opiera się na oleju jako środku chłodzącym, takim jak naturalne chłodzenie w oleju, chłodzenie powietrzem w oleju itp.
* Szeroko stosowane w zakładach chemicznych, fabrykach, odległych miejscach i innych trudnych środowiskach.
Charakterystyka produktu:
Transformator mocy z całkowitym osłonięciem w oleju z serii S11, opracowany i produkowany przez przedsiębiorstwo, ma zalety niskiej straty, niskiego hałasu i wysokiej wydajności,które mogą osiągnąć dobre efekty oszczędności energii i zmniejszyć zanieczyszczenie.
Transformator jest odizolowany od powietrza w celu zapobiegania i spowolniania pogorszenia się oleju i starzenia się izolacji w celu zwiększenia niezawodności pracy,i utrzymać normalną pracę bez konserwacji.
1Rdzeń transformatora jest laminowany jakościowymi płytami stali krzemowej walcowanymi na zimno, co znacznie zmniejsza straty i prąd bez obciążenia.Rdzeń musi zapewnić szczelność rdzenia i zmniejszyć hałas.
2.Winowania wysokiego i niskiego napięcia wykonane są z miedzi bez tlenu, a winowania niskiego napięcia o napięciu 500 kVA i poniżej przyjmują strukturę cylindryczną z dwustronnymi warstwami.630 kVA i wyższa przyjmują strukturę podwójnej lub czterospokojowej, owijanie wysokiego napięcia przyjmuje wielowarstwową strukturę cylindryczną.
3.Grupa połączeń transformatorów wykorzystuje Dyn11 w celu zmniejszenia wpływu harmonik na sieć energetyczną i poprawy jakości zasilania.
4.Transformator jest całkowicie uszczelnioną strukturą, która przedłuża okres użytkowania. Do korpusu dodano mechanizm pozycjonowania, aby zapobiec przesunięciu podczas transportu.wszystkie elementy mocujące są wyposażone w orzechy mocujące w celu zapewnienia, że elementy mocujące nie rozpadają się podczas długotrwałej pracy, który spełnia wymóg niewieszenia rdzenia.
5Po normalnym przewozie tej serii transformatorów odpowiednie części mogą zostać zainstalowane bez kontroli rdzenia,i mogą być wprowadzone do eksploatacji po przeprowadzeniu testu akceptacyjnego.
Standard produktu:
GB/T 1094 Transformator mocy
GB/T 15164 Przewodnik do obciążenia transformatora zasilania zanurzonego w olej
GB/T 6451 Trójfazowy transformator mocy zanurzony w oleju Parametry techniczne i wymagania
GB/T 2536 Olej transformatora
GB/T 311.1 Koordynacja izolacji urządzeń przesyłowych i przekształcających mocy wysokiego napięcia
GB/T 10237 Poziom izolacji transformatora mocy i przepaść powietrzna izolacji zewnętrznej w badaniu izolacji
DL/T 572 Regulamin eksploatacji transformatora
IEC60076
Środowisko stosowane:
1Wysoka temperatura otoczenia: +40°C
2Niska temperatura otoczenia: -25°C
3Wysokość: <1000m. Możemy również dostosować według Twoich wymagań poza tym zakresem.
4Średnia wilgotność względna miesięczna: 90% (20°C)
5.Miejsce instalacji:Zakłady chemiczne, fabryki, odległe miejsca i inne trudne środowiska.
Implikacja modelu:
Parametry techniczne:
| Parametry techniczne dla transformatora regulacyjnego napięcia bez obciążenia serii 20kv S11 | ||||||||
| Pojemność nominalna (KVA) | Połączenie napięcia | Symbol grupy połączeń | Strata bez obciążenia R(W) | Strata obciążenia R(W) | Impedans napięcie ((%) | Prąd bez obciążenia (%) | ||
| Wysokie napięcie ((KV) | Zakres wykorzystania wysokiego napięcia | Niskie napięcie (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | Dyn11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ± 5% | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ±2x2,5% | Zgadza się. | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1 | |||||
| 500 | 680 | 5940/5660 | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| Uwaga: Dane zawarte w tabeli mogą ulec zmianie w zależności od potrzeb. | ||||||||
1Nasza firma zapewnia projekty i projekty procesów., projektujemy i produkujemy produkty zgodnie z planem zakupu sprzętu i specyficznymi potrzebami.
2.Nowo zakupione produkty otrzymują pomoc online w zakresie instalacji i debugowania. Produkty są objęte systemem serwisowania przez całe życie. Jeśli wystąpią problemy w normalnym użytkowaniu, udostępnimy rozwiązania w ciągu jednego dnia roboczego po otrzymaniu opinii użytkownika.Postaramy się jak najszybciej uruchomić produkt.Ponadto regularne wizyty profesjonalnych techników zapewniają długotrwałe, bezpieczne i niezawodne stosowanie naszych produktów.
3.Używamy wysokiej jakości, autentycznych materiałów, procesów i produkcji w ścisłej zgodnościz ISO9001: 2000 międzynarodowe zarządzanie jakością, aby zapewnić doskonałą jakość i płynną instalację!
TSTY Electric Co., Ltd. została założona w 2011 r.jest doskonałym i niezawodnym producentem transformatorów w Chinach.podstacje typu pudełkowe oraz komplety urządzeń wysokiego i niskiego napięcia.
Sprzęt wprowadzony do produkcji i eksploatacji projektuFirma założyła Henan Triangle Energy-saving Transformer Engineering Technology Research Center,z 71 patentami na modele użytkowe i 15 patentami na wynalazki.
Z wieloletnim doświadczeniem w przemyśle transformatorówW związku z tym Komisja uznaje, że Komisja powinna podjąć odpowiednie kroki w celu zapewnienia zgodności z niniejszym rozporządzeniem.Spółka jest kluczową jednostką zamówień dla dużych projektów krajowych, takich jak State Grid, State Railway Administration, Zhengzhou Coal Group, Pingmei Group oraz South-to-North Water Diversion.
|
|
