| Nazwa marki: | TSTY |
| Numer modelu: | S11 |
| Cena £: | $980.00 - $1,100.00/units |
| Packaging Details: | Opakowanie drewniane. |

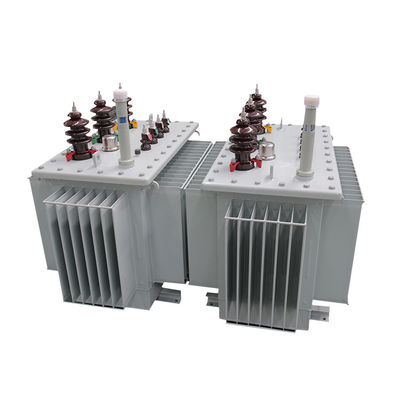

* Transformator separacyjny napełniony olejem jest produkowany zgodnie z chińskimi krajowymi normami GB i międzynarodowymi normami IEC.
* Używa oleju jako głównego środka izolacyjnego transformatora i opiera się na oleju jako środku chłodzącym, takim jak naturalne chłodzenie w oleju, chłodzenie powietrzem w oleju,chłodzenie wody zanurzonej w oleju i przymusowa cyrkulacja oleju, itp.
* Główne elementy: rdzeń żelazny, nawijanie, zbiornik paliwa, poduszka olejowa, aparat oddechowy, rurka przeciwwybuchowa (zawor uwalniający ciśnienie), grzejnik, obudowa izolacyjna, przełącznik, relé gazowe, termometr,oczyszczacz oleju, itp.
* Szeroko stosowane w wieżowcach, centrach handlowych, metra, lotniskach, stacjach, przedsiębiorstwach przemysłowych i górniczych, platformach wiertniczych i platformach produkcyjnych ropy naftowej;specjalnie nadające się do stosowania w palnych, środowisk wybuchowych i innych środowisk trudnych.
Charakterystyka transformatora separacyjnego napełnionego olejem:
Transformator mocy z całkowitym osłonięciem w oleju z serii S11, opracowany i produkowany przez przedsiębiorstwo, ma zalety niskiej straty, niskiego hałasu i wysokiej wydajności,które mogą osiągnąć dobre efekty oszczędności energii i zmniejszyć zanieczyszczenie.
W porównaniu z zwykłymi transformatorami, w których olej jest zanurzony, transformatory całkowicie zamknięte eliminują konserwator oleju.Zmiana objętości oleju jest automatycznie regulowana i kompensowana przez elastyczność blachy falistej zbiornika oleju falistego. transformator jest odizolowany od powietrza w celu zapobiegania i spowolniania pogorszenia się oleju i starzenia się izolacji w celu zwiększenia niezawodności pracy,i utrzymać normalną pracę bez konserwacji.
1Rdzeń transformatora jest laminowany importowanymi płytami stali krzemowej walcowanymi na zimno, co znacznie zmniejsza straty bez obciążenia i prąd bez obciążenia.Rdzeń musi zapewnić szczelność rdzenia i zmniejszyć hałas.
2.Winowania wysokiego i niskiego napięcia wykonane są z miedzi bez tlenu, a winowania niskiego napięcia o napięciu 500 kVA i poniżej przyjmują strukturę cylindryczną z dwustronnymi warstwami.630 kVA i wyższa przyjmują strukturę podwójnej lub czterospokojowej, owijanie wysokiego napięcia przyjmuje wielowarstwową strukturę cylindryczną.
3.Grupa połączeń transformatorów wykorzystuje Dyn11 w celu zmniejszenia wpływu harmonik na sieć energetyczną i poprawy jakości zasilania.
4.Transformator jest całkowicie uszczelnioną konstrukcją, która wydłuża żywotność, nie wymaga zawieszonych rdzeni i konserwacji.
5Po normalnym przewozie tej serii transformatorów odpowiednie części mogą zostać zainstalowane bez kontroli rdzenia,i mogą być wprowadzone do eksploatacji po przeprowadzeniu testu akceptacyjnego.
Standardy dla transformatorów separacyjnych napełnionych olejem:
GB 1094 Transformator mocy
GB/T 15164 Przewodnik do obciążenia transformatora zasilania zanurzonego w olej
GB/T 6451 Trójfazowy transformator mocy zanurzony w oleju Parametry techniczne i wymagania
GB 2536 Olej transformatora
GB 311.1 Koordynacja izolacji urządzeń wysokonapięciowych do przesyłu i przekształcania energii
GB 10237 Poziom izolacji transformatora mocy i szczelina powietrza izolacji zewnętrznej w badaniu izolacji
DL/T 572 Regulamin eksploatacji transformatora
Transformator separacyjny napełniony olejem Środowisko stosowane:
1Wysoka temperatura otoczenia: +40°C
2Niska temperatura otoczenia: -25°C
3Wysokość: < 1000 m
4Średnia wilgotność względna miesięczna: 90% (20°C)
5.Miejsce instalacji: Instalacja w miejscu, w którym nie występuje pożar, zagrożenie wybuchem, poważne zanieczyszczenie, korozja chemiczna i silne wibracje, w pomieszczeniach wewnętrznych lub na zewnątrz.
Model transformerów separacyjnych napełnionych olejem:
Parametry techniczne transformatora separacyjnego napełnionego olejem:
| Parametry techniczne dla S11 serii 35kv Trójfazowy dwustronny transformator regulacji napięcia bez obciążenia | |||||||||||
| Pojemność nominalna (KVA) | Połączenie napięcia | Symbol grupy połączeń | Strata bez obciążenia R(W) | Strata obciążenia R(W) | Prąd bez obciążenia (%) | Impedans napięcie ((%) | L*W*H (mm) | Aktywne części Masa (kg) * Masa oleju (kg) | Całkowita masa (kg) | ||
| Wysokie napięcie ((KV) | Zakres wykorzystania wysokiego napięcia | Niskie napięcie (KV) | |||||||||
| 630 | 35 | ±2x2,5% ±5% | 3.15 6.3 10.5 | Yd11 | 830 | 7860 | 0.65 | 6.5 | 2400*1700*2210 | 2210*900 | 3250 |
| 800 | 980 | 9400 | 0.65 | 2500*1850*2390 | 2350*1030 | 3500 | |||||
| 1000 | 1150 | 1150 | 0.65 | 2700*1950*2510 | 2490*1180 | 3860 | |||||
| 1250 | 1400 | 1390 | 0.55 | 2900*2050*2630 | 2600*1350 | 4350 | |||||
| 1600 | 1690 | 1660 | 0.45 | 3050*2130*2750 | 2810*1580 | 4855 | |||||
| 2000 | 2170 | 1830 | 0.45 | 3105*2195*2805 | 2800*1800 | 5300 | |||||
| 2500 | 2560 | 1960 | 0.45 | 3150*2535*2980 | 3525*2060 | 7665 | |||||
| 3150 | 35-38.5 | ±2x2,5% ±5% | 3.15 6.3 10.5 | 3040 | 2300 | 0.45 | 7 | 3920*2725*2840 | 3950*2205 | 8565 | |
| 4000 | 3610 | 2730 | 0.45 | 3310*2915*3070 | 4825*2560 | 10115 | |||||
| 5000 | 4320 | 3130 | 0.45 | 3480*3020*3145 | 5700*2635 | 11305 | |||||
| 6300 | 5240 | 3500 | 0.45 | 8 | 3590*2905*3210 | 7120*3240 | 13510 | ||||
| 8000 | 35-38.5 | ±2x2,5% | 3.15 3.3 6.3 6.6 10.5 | I 11 | 7200 | 3840 | 0.35 | 4070*3050*3595 | 8875*3840 | 16690 | |
| 10000 | 8700 | 4530 | 0.35 | 4106*2795*3655 | 10305*3600 | 17690 | |||||
| 12500 | 1000 | 5380 | 0.3 | 4570*3010*3840 | 12830*4310 | 20990 | |||||
| 16000 | 1210 | 6580 | 0.3 | 5235*3295*4615 | 16010*6650 | 27660 | |||||
| 20000 | 1440 | 7950 | 0.3 | 5360*3415*4660 | 18820*7600 | 32170 | |||||
| 25000 | 1700 | 9400 | 0.25 | 10 | 5830*3810*4860 | 22360*9800 | 42600 | ||||
| 31500 | 2020 | 112000 | 0.25 | 6290*4290*5260 | 25110*12010 | 49960 | |||||
| Uwaga: 1. wymiary i masa mogą ulec zmianie w zależności od potrzeb. Dane w obu tabelach podlegają dokumentacji fabrycznej. 2. W przypadku transformatorów o mocy znamionowej nie mniejszej niż 500kva wartość strat obciążenia powyżej linii przekątnej w tabeli ma zastosowanie do grupy połączeń Dyn11 lub Yzn11,i wartość strat obciążenia poniżej linii przekątnej ma zastosowanie do grupy połączeń Yyn0. 3W przypadku gdy średnia obciążenie transformatora wynosi od 35% do 40%, najwyższą wydajność operacyjną można uzyskać przy użyciu wartości strat w tabeli. | |||||||||||
Obszar owijania folii niskiego napięcia:

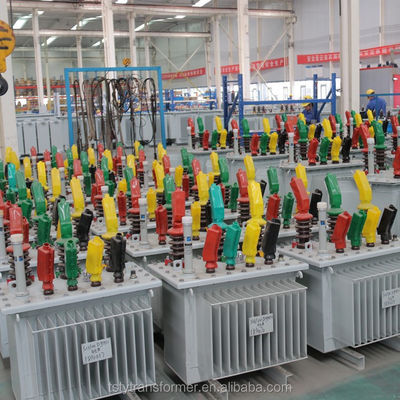

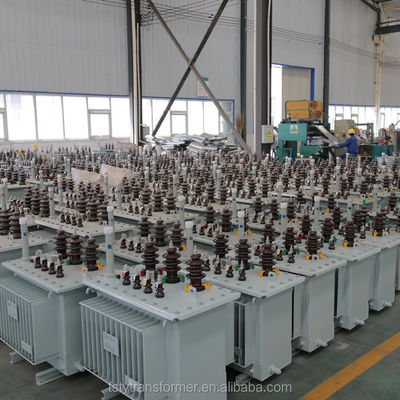

Powierzchnia przechowywania:
Instalacja cewki:
Zgromadzenie:
Badanie:
1Nasza firma zapewnia projekty i projekty procesów., projektujemy i produkujemy produkty zgodnie z planem zakupu sprzętu i specyficznymi potrzebami.
2.Nowo zakupione produkty otrzymują pomoc online w zakresie instalacji i debugowania. Produkty są objęte systemem serwisowania przez całe życie. Jeśli wystąpią problemy w normalnym użytkowaniu, udostępnimy rozwiązania w ciągu jednego dnia roboczego po otrzymaniu opinii użytkownika.Postaramy się jak najszybciej uruchomić produkt.Ponadto regularne wizyty profesjonalnych techników zapewniają długotrwałe, bezpieczne i niezawodne stosowanie naszych produktów.
3.Używamy wysokiej jakości, autentycznych materiałów, procesów i produkcji w ścisłej zgodnościz ISO9001: 2000 międzynarodowe zarządzanie jakością, aby zapewnić doskonałą jakość i płynną instalację!
TSTY Electric Co., Ltd. została założona w 2007 r.jest doskonałym i niezawodnym producentem transformatorów w Chinach.podstacje typu pudełkowe oraz komplety urządzeń wysokiego i niskiego napięcia.
Sprzęt wprowadzony do produkcji i eksploatacji projektuFirma założyła Henan Triangle Energy-saving Transformer Engineering Technology Research Center,z 71 patentami na modele użytkowe i 15 patentami na wynalazki.
Z wieloletnim doświadczeniem w przemyśle transformatorówW związku z tym Komisja uznaje, że Komisja powinna podjąć odpowiednie kroki w celu zapewnienia zgodności z niniejszym rozporządzeniem.Spółka jest kluczową jednostką zamówień dla dużych projektów krajowych, takich jak State Grid, State Railway Administration, Zhengzhou Coal Group, Pingmei Group oraz South-to-North Water Diversion.
|
|
