| Nazwa marki: | TSTY |
| Numer modelu: | S11 |
| Cena £: | $980.00 - $1,100.00/units |
* Ten transformator mocy wysokiego napięcia jest produkowany zgodnie z chińskimi krajowymi normami GB i międzynarodowymi normami IEC.
* Używa oleju jako głównego środka izolacyjnego transformatora i opiera się na oleju jako środku chłodzącym, takim jak naturalne chłodzenie w oleju, chłodzenie powietrzem w oleju,chłodzenie wody zanurzonej w oleju i przymusowa cyrkulacja oleju, itp.
* Główne elementy: rdzeń żelazny, nawijanie, zbiornik paliwa, poduszka olejowa, aparat oddechowy, rurka przeciwwybuchowa (zawor uwalniający ciśnienie), grzejnik, obudowa izolacyjna, przełącznik, relé gazowe, termometr,oczyszczacz oleju, itp.
* Szeroko stosowane w wieżowcach, centrach handlowych, metra, lotniskach, stacjach, przedsiębiorstwach przemysłowych i górniczych, platformach wiertniczych i platformach produkcyjnych ropy naftowej;specjalnie nadające się do stosowania w palnych, środowisk wybuchowych i innych środowisk trudnych.
Charakterystyka transformatora mocy wysokiego napięcia:

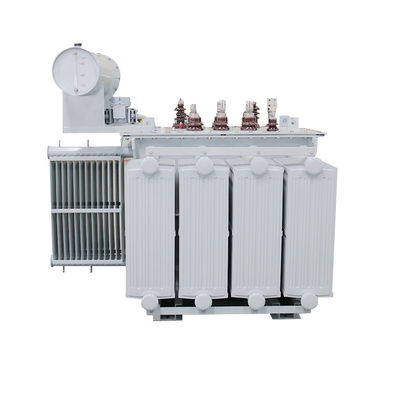

Transformator mocy z całkowitym osłonięciem w oleju z serii S11, opracowany i produkowany przez przedsiębiorstwo, ma zalety niskiej straty, niskiego hałasu i wysokiej wydajności,które mogą osiągnąć dobre efekty oszczędności energii i zmniejszyć zanieczyszczenie.
W porównaniu z zwykłymi transformatorami, w których olej jest zanurzony, transformatory całkowicie zamknięte eliminują konserwator oleju.Zmiana objętości oleju jest automatycznie regulowana i kompensowana przez elastyczność blachy falistej zbiornika oleju falistego. transformator jest odizolowany od powietrza w celu zapobiegania i spowolniania pogorszenia się oleju i starzenia się izolacji w celu zwiększenia niezawodności pracy,i utrzymać normalną pracę bez konserwacji.
1Rdzeń transformatora jest laminowany importowanymi płytami stali krzemowej walcowanymi na zimno, co znacznie zmniejsza straty bez obciążenia i prąd bez obciążenia.Rdzeń musi zapewnić szczelność rdzenia i zmniejszyć hałas.
2.Winowania wysokiego i niskiego napięcia wykonane są z miedzi bez tlenu, a winowania niskiego napięcia o napięciu 500 kVA i poniżej przyjmują strukturę cylindryczną z dwustronnymi warstwami.630 kVA i wyższa przyjmują strukturę podwójnej lub czterospokojowej, owijanie wysokiego napięcia przyjmuje wielowarstwową strukturę cylindryczną.
3.Grupa połączeń transformatorów wykorzystuje Dyn11 w celu zmniejszenia wpływu harmonik na sieć energetyczną i poprawy jakości zasilania.
4.Transformator jest całkowicie uszczelnioną konstrukcją, która wydłuża żywotność, nie wymaga zawieszonych rdzeni i konserwacji.
5Po normalnym przewozie tej serii transformatorów odpowiednie części mogą zostać zainstalowane bez kontroli rdzenia,i mogą być wprowadzone do eksploatacji po przeprowadzeniu testu akceptacyjnego.
Standardy transformatorów wysokonapięciowych:
GB 1094 Transformator mocy
GB/T 15164 Przewodnik do obciążenia transformatora zasilania zanurzonego w olej
GB/T 6451 Trójfazowy transformator mocy zanurzony w oleju Parametry techniczne i wymagania
GB 2536 Olej transformatora
GB 311.1 Koordynacja izolacji urządzeń wysokonapięciowych do przesyłu i przekształcania energii
GB 10237 Poziom izolacji transformatora mocy i szczelina powietrza izolacji zewnętrznej w badaniu izolacji
DL/T 572 Regulamin eksploatacji transformatora
Wykorzystane środowisko w wysoko napiętym transformatorze mocy:
1Wysoka temperatura otoczenia: +40°C
2Niska temperatura otoczenia: -25°C
3Wysokość: < 1000 m
4Średnia wilgotność względna miesięczna: 90% (20°C)
5.Miejsce instalacji: Instalacja w miejscu, w którym nie występuje pożar, zagrożenie wybuchem, poważne zanieczyszczenie, korozja chemiczna i silne wibracje, w pomieszczeniach wewnętrznych lub na zewnątrz.
Model transformatora mocy wysokiego napięcia:
Parametry techniczne transformatora mocy wysokiego napięcia:
| Parametry techniczne dla transformatora regulacyjnego napięcia bez obciążenia serii 20kv S11 | ||||||||
| Pojemność nominalna (KVA) | Połączenie napięcia | Symbol grupy połączeń | Strata bez obciążenia R(W) | Strata obciążenia R(W) | Impedans napięcie ((%) | Prąd bez obciążenia (%) | ||
| Wysokie napięcie ((KV) | Zakres wykorzystania wysokiego napięcia | Niskie napięcie (KV) | ||||||
| 30 | 20 | 0.4 | 90 | 690/660 | 5.5 | 2.1 | ||
| 50 | 130 | 1010/960 | 2 | |||||
| 63 | 150 | 1200/1150 | 1.9 | |||||
| 80 | 180 | 1440/1370 | 1.8 | |||||
| 100 | 200 | 1730/1650 | 1.6 | |||||
| 125 | 240 | 2080/1980 | 1.5 | |||||
| 160 | Dyn11 | 290 | 2540/2420 | 1.4 | ||||
| 200 | ± 5% | Yzn11 | 340 | 3000/2860 | 1.3 | |||
| 250 | ±2x2,5% | Zgadza się. | 400 | 3520/3350 | 1.2 | |||
| 315 | 480 | 4210/4010 | 1.1 | |||||
| 400 | 570 | 4970/4730 | 1 | |||||
| 500 | 680 | 5940/5660 | 1 | |||||
| 630 | 810 | 6820 | 6 | 0.9 | ||||
| 800 | 980 | 8250 | 0.8 | |||||
| 1000 | 1150 | 11330 | 0.7 | |||||
| 1250 | 1380 | 13200 | 0.7 | |||||
| 1600 | 1660 | 15950 | 0.6 | |||||
| 2000 | 1950 | 19140 | 0.6 | |||||
| 2500 | 2340 | 22200 | 0.5 | |||||
| Uwaga: 1. wymiary i masa mogą ulec zmianie w zależności od potrzeb. Dane w obu tabelach podlegają dokumentacji fabrycznej. 2. W przypadku transformatorów o mocy znamionowej nie mniejszej niż 500kva wartość strat obciążenia powyżej linii przekątnej w tabeli ma zastosowanie do grupy połączeń Dyn11 lub Yzn11,i wartość strat obciążenia poniżej linii przekątnej ma zastosowanie do grupy połączeń Yyn0. 3W przypadku gdy średnia obciążenie transformatora wynosi od 35% do 40%, najwyższą wydajność operacyjną można uzyskać przy użyciu wartości strat w tabeli. | ||||||||
Obszar owijania folii niskiego napięcia:
Powierzchnia przechowywania:
Instalacja cewki:
Zgromadzenie:
Badanie:
1Nasza firma zapewnia projekty i projekty procesów., projektujemy i produkujemy produkty zgodnie z planem zakupu sprzętu i specyficznymi potrzebami.
2.Nowo zakupione produkty otrzymują pomoc online w zakresie instalacji i debugowania. Produkty są objęte systemem serwisowania przez całe życie. Jeśli wystąpią problemy w normalnym użytkowaniu, udostępnimy rozwiązania w ciągu jednego dnia roboczego po otrzymaniu opinii użytkownika.Postaramy się jak najszybciej uruchomić produkt.Ponadto regularne wizyty profesjonalnych techników zapewniają długotrwałe, bezpieczne i niezawodne stosowanie naszych produktów.
3.Używamy wysokiej jakości, autentycznych materiałów, procesów i produkcji w ścisłej zgodnościz ISO9001: 2000 międzynarodowe zarządzanie jakością, aby zapewnić doskonałą jakość i płynną instalację!
TSTY Electric Co., Ltd. została założona w 2007 r.jest doskonałym i niezawodnym producentem transformatorów w Chinach.podstacje typu pudełkowe oraz komplety urządzeń wysokiego i niskiego napięcia.
Sprzęt wprowadzony do produkcji i eksploatacji projektuFirma założyła Henan Triangle Energy-saving Transformer Engineering Technology Research Center,z 71 patentami na modele użytkowe i 15 patentami na wynalazki.
Z wieloletnim doświadczeniem w przemyśle transformatorówW związku z tym Komisja uznaje, że Komisja powinna podjąć odpowiednie kroki w celu zapewnienia zgodności z niniejszym rozporządzeniem.Spółka jest kluczową jednostką zamówień dla dużych projektów krajowych, takich jak State Grid, State Railway Administration, Zhengzhou Coal Group, Pingmei Group oraz South-to-North Water Diversion.
|
|
