35KV 3,3KV Trójfazowy dwustronny transformator

Name: 35KV 3,3KV Trójfazowy dwustronny transformator
Brand: TSTY
SKU: S11
Price: 1 USD
Availability: InStock
Rating: 4.7 (158 reviews)

Nazwa marki:	TSTY
Numer modelu:	S11
Cena £:	$1,200.00/units 1-1 units

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Henan, Chiny

Orzecznictwo:

ISO9001

Użycie:

Władza

Faza:

Trzy

Struktura cewki:

Toroidalny

Numer cewki:

Nazwa produktu:

transformator wysokiego napięcia

Rodzaj:

Transformator wypełniony olejem

Częstotliwość:

50/60hz

Materiał:

Miedź / aluminium

Standardowy:

IEC / GB

Typ transformatora:

S11 Transformator olejowy

Grupa wektorów:

Dyn11 / Yyn0

Gwarancja:

2 lata

Pakiet:

Drzewna obudowa

Opis produktu

Opis produktów

Wysokonapięciowy transformator Producent 35KV 3.3KV Trójfazowy Transformator Dwufazowy

* Ten transformator wysokiego napięcia jest produkowany zgodnie z chińskimi krajowymi normami GB i międzynarodowymi normami IEC.
* Używa oleju jako głównego środka izolacyjnego transformatora i opiera się na oleju jako środku chłodzącym, takim jak naturalne chłodzenie w oleju, chłodzenie powietrzem w oleju,chłodzenie wody zanurzonej w oleju i przymusowa cyrkulacja oleju, itp.
* Główne elementy: rdzeń żelazny, nawijanie, zbiornik paliwa, poduszka olejowa, aparat oddechowy, rurka przeciwwybuchowa (zawor uwalniający ciśnienie), grzejnik, obudowa izolacyjna, przełącznik, relé gazowe, termometr,oczyszczacz oleju, itp.
* Szeroko stosowane w wieżowcach, centrach handlowych, metra, lotniskach, stacjach, przedsiębiorstwach przemysłowych i górniczych, platformach wiertniczych i platformach produkcyjnych ropy naftowej;specjalnie nadające się do stosowania w palnych, środowisk wybuchowych i innych środowisk trudnych.

Charakterystyka transformatora wysokiego napięcia:

Transformator mocy z całkowitą uszczelnieniem ołojowym serii S11, opracowany i produkowany przez firmę, ma zalety niskiej straty, niskiego hałasu i wysokiej wydajności.które mogą osiągnąć dobre efekty oszczędności energii i zmniejszyć zanieczyszczenie.
W porównaniu z zwykłymi transformatorami, w których olej jest zanurzony, transformatory całkowicie zamknięte eliminują konserwator oleju.Zmiana objętości oleju jest automatycznie regulowana i kompensowana przez elastyczność blachy falistej zbiornika oleju falistego. transformator jest odizolowany od powietrza w celu zapobiegania i spowolniania pogorszenia się oleju i starzenia się izolacji w celu zwiększenia niezawodności pracy,i utrzymać normalną pracę bez konserwacji.
1Rdzeń transformatora jest laminowany importowanymi płytami stali krzemowej walcowanymi na zimno, co znacznie zmniejsza straty bez obciążenia i prąd bez obciążenia.Rdzeń musi zapewnić szczelność rdzenia i zmniejszyć hałas.
2.Winowania wysokiego i niskiego napięcia wykonane są z miedzi bez tlenu, a winowania niskiego napięcia o napięciu 500 kVA i poniżej przyjmują strukturę cylindryczną z dwustronnymi warstwami.630 kVA i wyższa przyjmują strukturę podwójnej lub czterospokojowej, owijanie wysokiego napięcia przyjmuje wielowarstwową strukturę cylindryczną.
3.Grupa połączeń transformatorów wykorzystuje Dyn11 w celu zmniejszenia wpływu harmonik na sieć energetyczną i poprawy jakości zasilania.
4.Transformator jest całkowicie uszczelnioną konstrukcją, która wydłuża żywotność, nie wymaga zawieszonych rdzeni i konserwacji.
5Po normalnym przewozie tej serii transformatorów odpowiednie części mogą zostać zainstalowane bez kontroli rdzenia,i mogą być wprowadzone do eksploatacji po przeprowadzeniu testu akceptacyjnego.

Szczegóły produktu

Standardy transformatorów wysokonapięciowych:

GB 1094 Transformator mocy
GB/T 15164 Przewodnik do obciążenia transformatora zasilania zanurzonego w olej
GB/T 6451 Trójfazowy transformator mocy zanurzony w oleju Parametry techniczne i wymagania
GB 2536 Olej transformatora
GB 311.1 Koordynacja izolacji urządzeń wysokonapięciowych do przesyłu i przekształcania energii
GB 10237 Poziom izolacji transformatora mocy i szczelina powietrza izolacji zewnętrznej w badaniu izolacji
DL/T 572 Regulamin eksploatacji transformatora

Środowisko stosowane do transformatora wysokiego napięcia:
1Wysoka temperatura otoczenia: +40°C
2Niska temperatura otoczenia: -25°C
3Wysokość: < 1000 m
4Średnia wilgotność względna miesięczna: 90% (20°C)
5.Miejsce instalacji: Instalacja w miejscu, w którym nie występuje zagrożenie pożarem, eksplozją, poważnym zanieczyszczeniem, korozją chemiczną i
silne wibracje, w pomieszczeniach wewnętrznych lub na zewnątrz.

Parametry produktu

Parametry techniczne dla S11 serii 35kv Trójfazowy dwustronny transformator regulacji napięcia bez obciążenia
Pojemność nominalna (KVA)	Połączenie napięcia					Symbol grupy połączeń	Strata bez obciążenia R(W)	Strata obciążenia R(W)	Prąd bez obciążenia (%)	Impedans napięcie ((%)	LWH (mm)
Pojemność nominalna (KVA)		Wysokie napięcie ((KV)	Zakres wykorzystania wysokiego napięcia	Niskie napięcie (KV)		Symbol grupy połączeń	Strata bez obciążenia R(W)	Strata obciążenia R(W)	Prąd bez obciążenia (%)	Impedans napięcie ((%)	LWH (mm)
630	35	±2x2,5% ±5%	3.15 6.3 10.5	Yd11	830	7860	0.65	6.5	240017002210
800										980	9400	0.65		250018502390
1000										1150	1150	0.65		270019502510
1250										1400	1390	0.55		290020502630
1600										1690	1660	0.45		305021302750
2000										2170	1830	0.45		310521952805
2500										2560	1960	0.45		315025352980
3150	35-38.5	±2x2,5% ±5%	3.15 6.3 10.5			3040	2300	0.45	7	392027252840
4000										3610	2730	0.45		331029153070
5000										4320	3130	0.45		348030203145
6300									5240	3500	0.45	8	359029053210
8000	35-38.5	±2x2,5%	3.15 3.3 6.3 6.6 10.5	I 11	7200	3840	0.35		407030503595
10000									8700	4530	0.35			410627953655
12500									1000	5380	0.3			457030103840
16000									1210	6580	0.3			523532954615
20000									1440	7950	0.3			536034154660
25000									1700	9400	0.25	10	583038104860
31500									2020	112000	0.25	10		629042905260
Uwaga: 1. wymiary i masa mogą ulec zmianie w zależności od potrzeb. Dane w obu tabelach podlegają dokumentacji fabrycznej. 2. W przypadku transformatorów o mocy znamionowej nie mniejszej niż 500kva wartość strat obciążenia powyżej linii przekątnej w tabeli ma zastosowanie do grupy połączeń Dyn11 lub Yzn11,i wartość strat obciążenia poniżej linii przekątnej ma zastosowanie do grupy połączeń Yyn0. 3W przypadku gdy średnia obciążenie transformatora wynosi od 35% do 40%, najwyższą wydajność operacyjną można uzyskać przy użyciu wartości strat w tabeli.

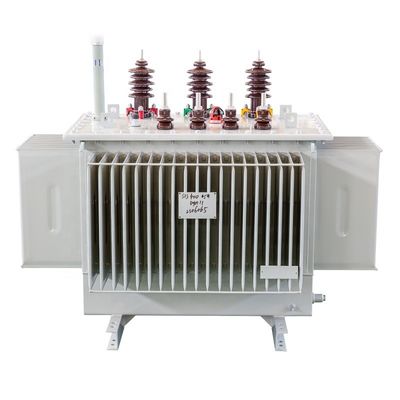

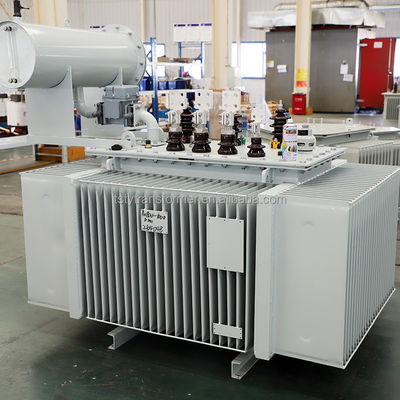

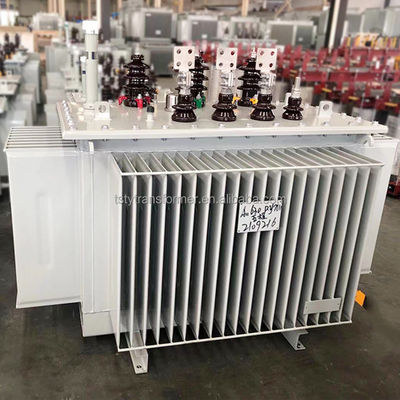

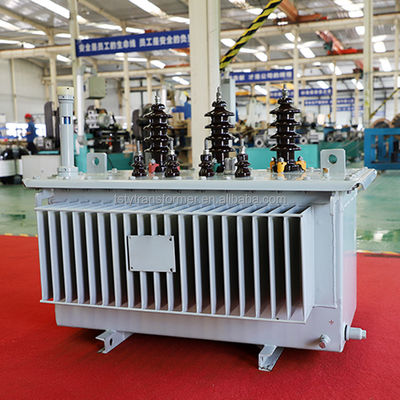

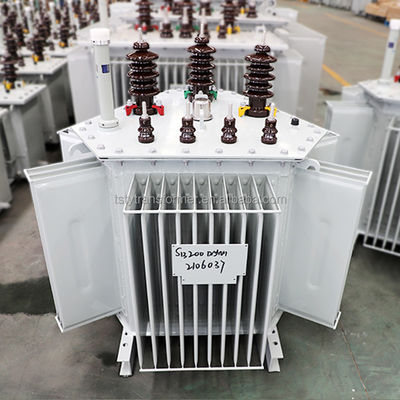

Wyświetlacz produktu

Opakowanie i wysyłka

Usługa posprzedażna

1Nasza firma zapewnia projektowanie projektów i projektowanie procesów oraz projektuje i produkuje produkty zgodnie z planem zakupu sprzętu i specyficznymi potrzebami.I szkolenie personelu technicznego i operacyjnego dla Ciebie.
2.Nowo zakupione produkty są dostarczane z pomocą online do instalacji i debugowania. Produkty są w systemie serwisowania przez całe życie. Jeśli wystąpią problemy w normalnym użytkowaniu,Zapewnimy rozwiązania w ciągu jednego dnia roboczego po otrzymaniu opinii użytkownikaBędziemy starać się jak najlepiej, aby produkt działał jak najszybciej.
3.Używamy wysokiej jakości autentycznych materiałów, procesów i produkcji w ścisłej zgodności z międzynarodowym systemem zarządzania jakością ISO9001: 2000 w celu zapewnienia doskonałej jakości i płynnej instalacji!

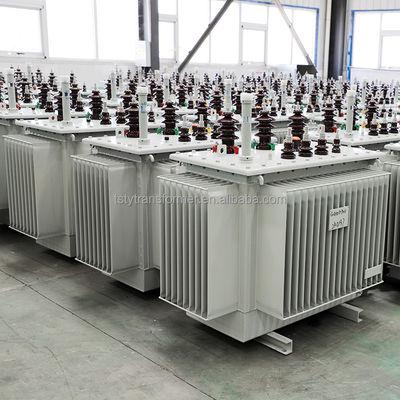

Nasza fabryka

TSTY Electric Co., Ltd. została założona w 2011 r. i jest doskonałym i niezawodnym producentem transformatorów w Chinach.transformatory typu suchego, podstacji typu skrzynki oraz kompletów urządzeń wysokiego i niskiego napięcia.
Sprzęt wprowadzony do produkcji i eksploatacji projektu wspiera oszczędności energii, inteligencję, informację i
Firma założyła Henan Triangle Energy-saving Transformer Engineering Technology Research Center, z 71 patentami na modele użytkowe i 15 patentami na wynalazki.
Z wieloletnim doświadczeniem w przemyśle transformatorów i silnymi zdolnościami innowacyjnymi technologicznymi zapewnia kompleksowe rozwiązania dla chińskiego przemysłu energetycznego.Spółka jest kluczową jednostką zamówień dla dużych projektów krajowych, takich jak State Grid, State Railway Administration, Zhengzhou Coal Group, Pingmei Group oraz South-to-North Water Diversion.

Certyfikaty

Wizyty klientów

P: Kim jesteśmy?
Odpowiedź: Jesteśmy dużym profesjonalnym producentem transformatora zanurzonego w oleju, transformatora typu suchego, podstacji transformatora, sprzętu przełącznikowego HV i LV, założonego w 2011 roku.

P: Dlaczego powinieneś kupować u nas, a nie u innych dostawców?
A: Jako przedsiębiorstwo specjalizujące się w produkcji transformatorów od 12 lat. ISO9001-2008, OHSAS 18001:2007, ISO4001:2004L
.CE,CCC,UL,CSA,TYPE TEST REPORT itp. certyfikaty,Produkty odpowiadają IEC, IEEE, ANSI, Mamy wysoką jakość, szybką dostawę, gwarancję obsługi posprzedażowej i cenę fabryczną.

P: Jak przesyłano transformatory?
A: Transformatory są zawsze dostarczane statkiem,pociągiem lub ciężarówką do zagranicy, które z głównym ciałem aktywnym w masie i akcesoriami w drewnianych obudowach.

P: Czy produkt może być dostosowany?
A: Biorąc pod uwagę różnice w napięciu, częstotliwości i innych specyfikacjach produktu transformatora w różnych krajach i
W regionie, nasz produkt może być dostosowany do Twoich wymagań.

P: Czy oferujecie gwarancję na produkty?
O: Tak, oferujemy co najmniej dwuletnią gwarancję na wszystkie nasze transformatory.

P: Czy akceptujecie test akceptacji FAT (Factory Acceptance Test)?
Odpowiedź: Tak. Jest dostępna. Jesteśmy odpowiedzialni za testowanie każdego zestawu transformatorów.

P: Czy przydzielacie inżyniera do obsługi posprzedażowej?
Odpowiedź: Tak.W przypadku naszych produktów pokazujemy wszystkie instrukcje instalacji i zapytania po sprzedaży.
